Barramentos flexíveis isolados para painéis

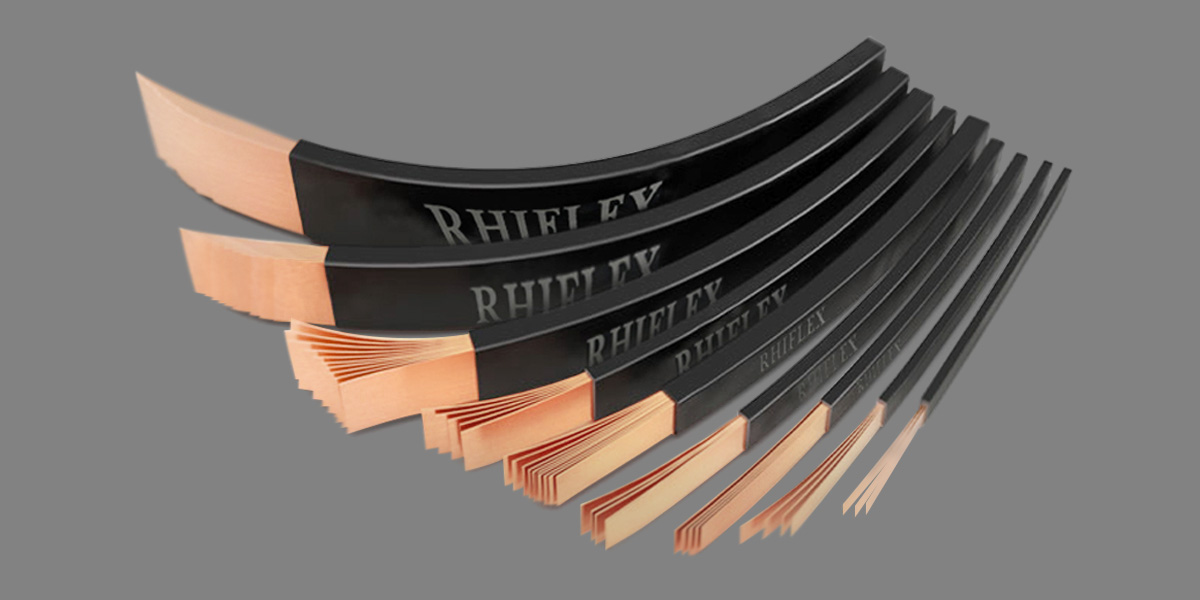

Os barramentos flexíveis apresentam tiras de cobre laminadas multicamadas com uma camada de isolamento extrudado de PVC totalmente integrada. O isolamento compacto e uniforme é livre de protuberâncias e furos, proporcionando alta rigidez dielétrica e isolamento elétrico confiável. O design flexível e que economiza espaço permite uma instalação eficiente em sistemas de distribuição de energia de alta corrente e alta tensão.
Barramentos flexíveis isolados para distribuição de energia de alta corrente

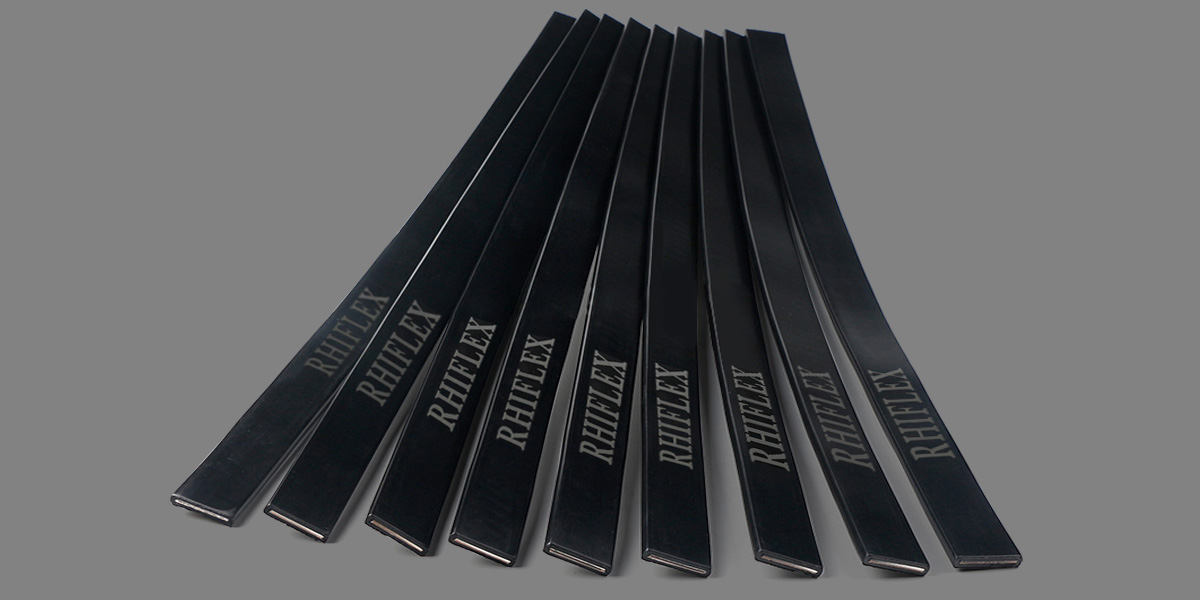

Os barramentos flexíveis são feitos de cobre ou alumínio de alta condutividade e apresentam uma camada contínua de isolamento de PVC extrudado. O processo de extrusão forma um revestimento uniforme e durável com forte resistência à abrasão, proporcionando isolamento elétrico confiável e desempenho estável. Seu design flexível e que economiza espaço simplifica a instalação e melhora a eficiência da montagem, tornando-os adequados para distribuição de energia de alta corrente em sistemas de armazenamento de energia, quadros de distribuição e painéis.
Especificações
Material do condutor: Cobre T2, ≥99,95% Cu
Acabamento de superfície: cobre puro, estanhado ou niquelado
Classificação atual: 125–2.000 A
Dimensões: Personalizáveis pelo número de camadas de cobre, largura da camada e espessura para combinar com o terminal
dimensões dos equipamentos conectados.
| Parâmetro | Condutividade de Cobre | Material Isolante | Resistência Dielétrica | Temperatura operacional | Tensão operacional | Classificação retardante de chama | Proteção Ambiental |
| Valores | ≥57MS/m | PVC | 20KV/mm | -40℃~105℃ | CC 1500V | UL94 V-0 | RoHS |

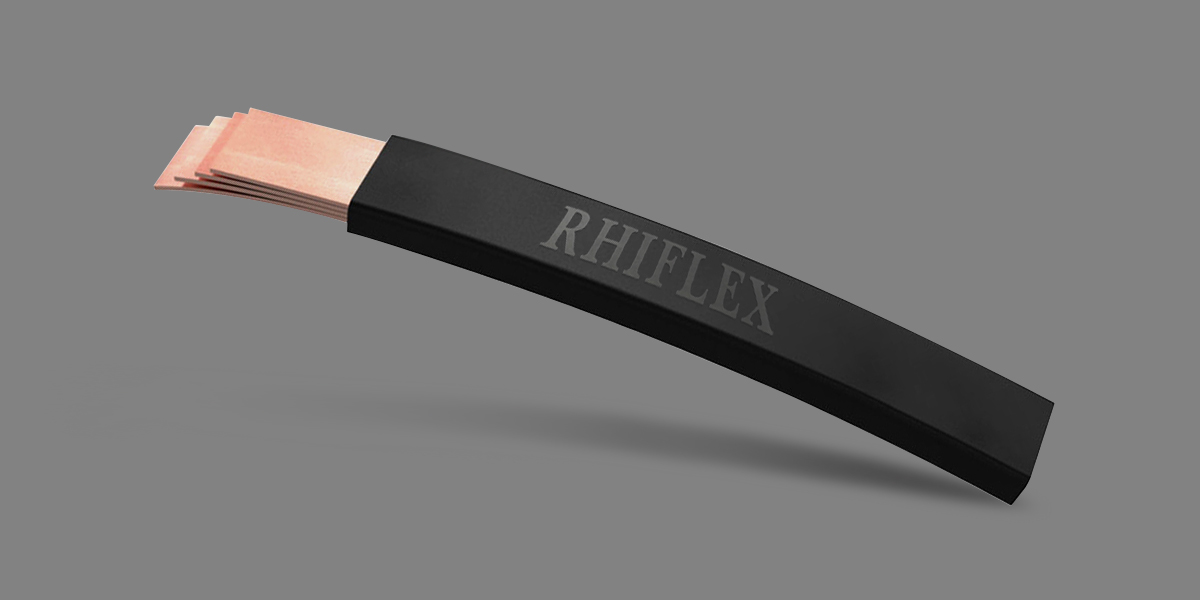

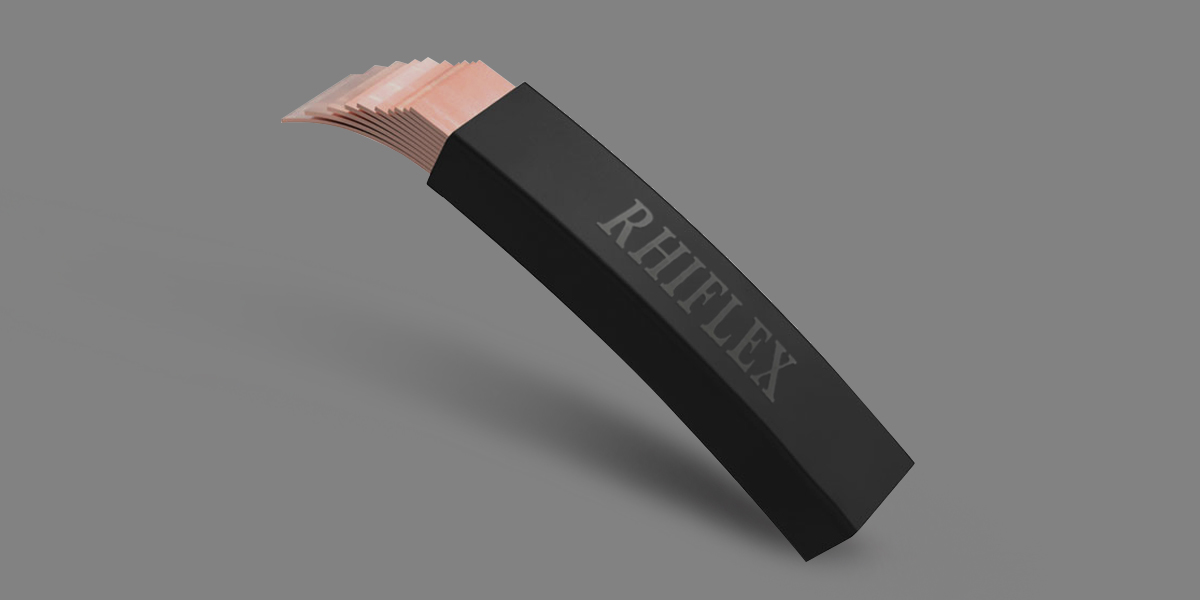

Detalhes do barramento flexível isolado
|
Material condutor: |
Cu Strip ou Al Strip T2Cobre Alumínio (1060) Outros materiais personalizáveis. |
|
Tratamento de Superfície: |
Nu, revestimento de estanho, revestimento de níquel |
|
Aplicativo: |
Conexões de baterias EV, sistemas de armazenamento de energia, gabinetes elétricos, painéis de painéis |
|
Tempo de resposta da cotação: |
Após receber os desenhos e verificar a sua viabilidade, o orçamento demorará de 5 a 7 dias. |
|
Padrão de Gestão da Qualidade: |
Conheça a Indústria Automobilística IATF16949 |
|
Certificado ecológico: |
RoHS |
|
Prazo de entrega: |
O prazo de entrega levará cerca de 15 a 20 dias após o pagamento. |
Por que escolher barramentos flexíveis isolados?
-
Formação por extrusão contínua: A moldagem de uma passagem de alta eficiência reduz o trabalho e suporta a produção em larga escala.
-
Raio de curvatura pequeno: Mantém a integridade do isolamento durante curvas apertadas, adequado para projetos de sistemas densos.
-
PVC compatível com o meio ambiente: atende aos padrões ambientais e oferece resistência confiável ao calor e desempenho ao envelhecimento.
-
Alta confiabilidade de isolamento: Fornece forte proteção elétrica para operação de alta tensão.
-
Resistência Mecânica Durável: Resistente ao desgaste, ao choque e ideal para interconexões de módulo de bateria e PDU.
-
Produção em uma etapa: A alimentação do condutor e a extrusão do isolamento são concluídas simultaneamente, melhorando a consistência e reduzindo o custo de fabricação.
Onde os barramentos flexíveis isolados podem ser usados?
Barramentos flexíveis fornecem conexões flexíveis e compactas para distribuição de energia de alta corrente. Condutores de cobre multicamadas com extrusão contínua de PVC oferecem isolamento confiável e fácil roteamento em sistemas com espaço limitado.
- Armazenamento de energia:Armários de bateria, PCS, combinador DC, sistemas de armazenamento de energia
- Distribuição de energia:Quadros de distribuição, painéis de distribuição, painéis de distribuição
- Energia Solar e Renovável:Inversores fotovoltaicos, inversores de armazenamento de energia, sistemas DC
- Energia Industrial:Fontes de alimentação, conversores, gabinetes de controle de motores
