Isolamento termorretrátil de barramento de cobre para interconexão de módulo de bateria de armazenamento de energia e EV
Os barramentos da bateria são feitos de cobre isento de oxigênio T2Y2 (≥98% de condutividade IACS) com isolamento termorretrátil, garantindo baixas perdas ôhmicas e redução do aumento de temperatura durante a operação. O design de seção sólida retangular oferece um perfil plano e uniforme com excelente resistência mecânica e resistência à fadiga, adequado para sistemas de armazenamento de energia de 600 V–1500 V e interconexões de módulos de alta corrente (centenas de amperes) em armazenamento comercial e industrial (C&I) e baterias EV. O baixo aquecimento Joule durante a operação de alta corrente permite um aumento bem controlado da temperatura sob condições de carga total, mitigando efetivamente os riscos de inchaço das células, fuga térmica e outros riscos de segurança.

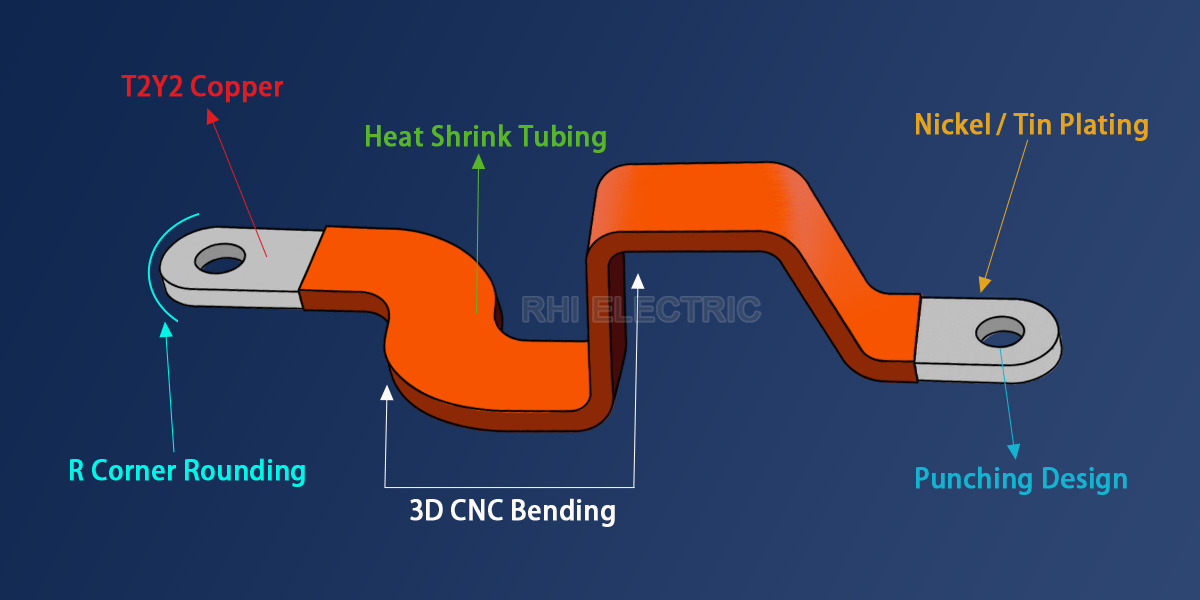

Feito de cobre ≥99,90% T2Y2, este barramento rígido oferece baixa resistência, baixo aumento de temperatura e desempenho estável de alta corrente. Os contatos banhados a estanho/níquel melhoram a resistência à corrosão, enquanto o isolamento termorretrátil retardador de chama UL94-V0 fornece proteção dielétrica confiável e prevenção de curto-circuito. A dobra e puncionamento de precisão CNC permitem uma montagem compacta e precisa. Com excelente resistência térmica, à vibração e à fluência, é amplamente utilizado em sistemas de armazenamento de energia e módulos de bateria EV.
Principais recursos
- Construção de cobre sólido T2Y2
Condutor de cobre de alta resistência com >98% de condutividade IACS, excelente resistência à vibração e conexões estáveis de baixa resistência para sistemas de barramentos de alta tensão de 600–1500V EV e armazenamento de energia. - Isolamento termorretrátil retardante de chama V0
O isolamento EVA/PE sem halogênio e com baixo teor de fumaça fornece proteção elétrica confiável, resistência à fuga e prevenção de curto-circuito. - Ampla confiabilidade de temperatura
Opera de -50°C a 125°C, garantindo durabilidade sob vibração de veículos, ciclos térmicos e ambientes severos de armazenamento de energia. - Opções de isolamento codificadas por cores
Várias cores disponíveis para identificação clara do circuito e instalação e manutenção eficientes. - Verificação de qualidade total
Os testes em lote abrangem condutividade, tensão suportável, aumento de temperatura e retardamento de chama com documentação de inspeção completa.
| Parâmetro | Suportar Tensão | RoHS | Classificação de inflamabilidade |
Resistência à temperatura |
Espessura da Parede | Material condutor |
| Valores | 4000 VCC, 1 min | Qualificado | UL94 V-0 | -50~125 °C | 1,0-1,5 mm | Cobre T2Y2 |
As bordas do barramento são arredondadas e rebarbadas por CNC para evitar danos ao isolamento e reduzir o risco de vazamento ou curto-circuito. A camada de estanho/níquel fornece proteção aprimorada contra corrosão por umidade e enxofre, garantindo resistência de contato estável após montagem aparafusada e desempenho confiável durante ciclos de carga e descarga de longo prazo. O barramento rígido possui suporte mecânico integrado, eliminando suportes adicionais e ao mesmo tempo permitindo uma fiação compacta e organizada e melhor utilização do espaço da bateria. Projetado para módulos de armazenamento de energia de alta densidade, é amplamente utilizado em sistemas de baterias EV e gabinetes de armazenamento de energia comerciais e industriais.
